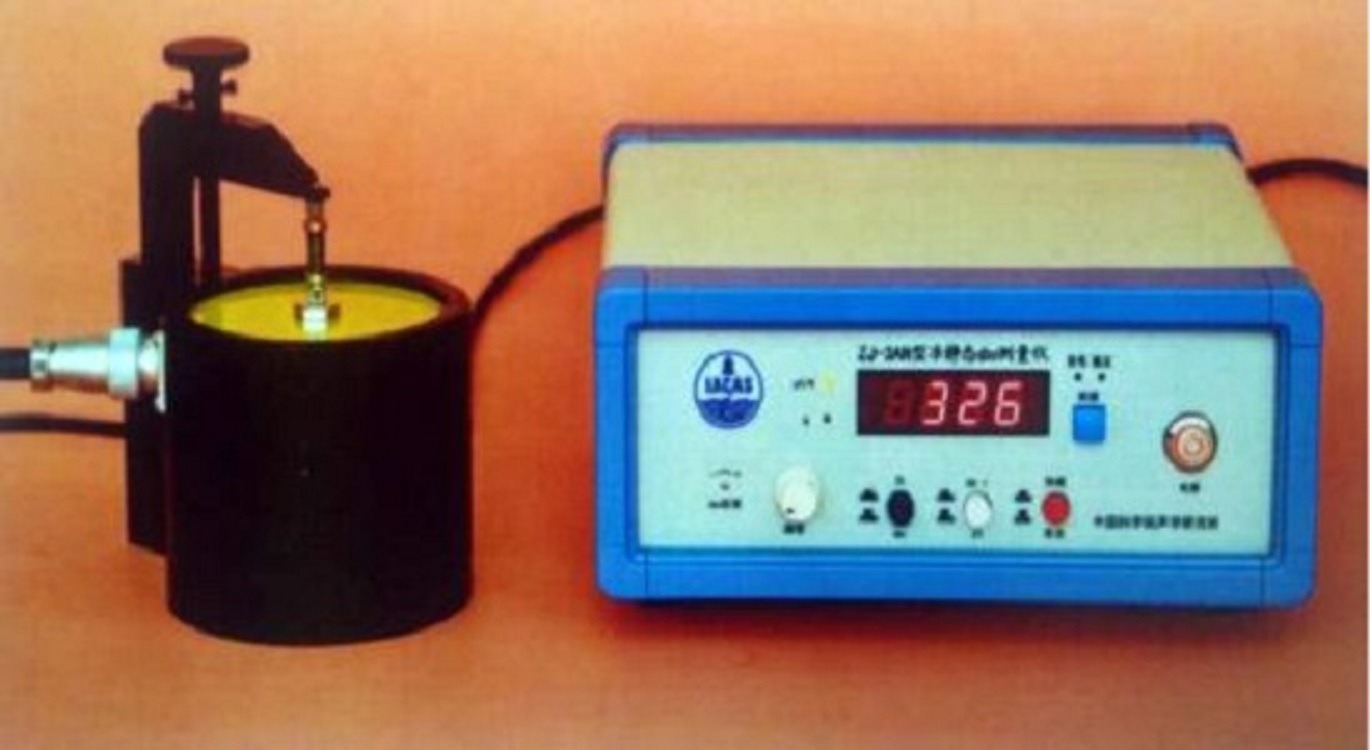

ZJ-3型導電凝膠D33系數儀

關鍵詞：導電凝膠，D33,電阻，壓力

 ZJ-3型導電凝膠D33系數儀是一款專用于各種材料壓電系數測試，包括陶瓷材料，PVDF薄膜材料，導電凝膠，醫學先進材料等，配置了專用夾具，可以測量動態條件下的導電凝膠D33系數儀，也可以測量在壓力條件下的電阻數值，是研究生物醫學材料的重要設備 。

水凝膠作為一種三維網狀結構材料，具有在水中溶脹而不溶解的性能，而將ZnO摻雜進水凝膠中，可增加 ZnO 的穩定性，提高其抗菌活性。CHI 等[12]通過一步合成法制備 ZnO 納米線 / 殼聚糖-CO-丙烯酸復合水凝膠并發現其在孵育 12 h 后對大腸桿菌有100%的抗菌率。WAHID 等[13]通過將 ZnO 納米棒摻入羧甲基殼聚糖水凝膠中，發現經過 4 h 的孵育后金黃色葡萄球菌的菌落數減少了 99%氧化鋅納米顆粒（ZnO NPs）因其優異的壓電特性在生物醫學領域中得到廣泛應用。通過對 ZnO 進行硅烷化改性使其表面接枝氨基，并將其摻雜在甲基丙烯酸酐化明膠、N, N-二甲基丙烯酰胺和 α-甲基丙烯酸共聚交聯的水凝膠中，通過傅里葉紅外光譜（FTIR）、核磁共振氫譜（1HNMR）、掃描電鏡（SEM）、流變學試驗、電學表征、電感耦合等離子體質譜（ICP-MS）及抗菌試驗，對水凝膠的成分、形貌、力學性能、壓電性能、Zn2+釋放量和抗菌性能進行分析。研究結果表明，摻雜不同濃度的改性氧化鋅（KH550-ZnO）后，水凝膠儲存模量均高于損耗模量且維持在 1.8～2.5 kPa；在 5 N 動態壓力作用下，隨著 KH550-ZnO 摻雜量的增加，材料產生的電壓從 1.7 mV 上升到 30.5 mV。此外，對壓電水凝膠的抗菌機理進行初步探討，當 KH550-ZnO 的摻雜量大于 0.1% g / mL 時，水凝膠對大腸桿菌的抗菌率達到 98%以上，并證實了壓電材料的壓電性能可增強其抗菌性能。

 二、主要應用領域：無損檢測超聲檢測，醫療超聲檢測，航空航天，石油天然器，汽車物聯網，海軍，工業，消費者程序等。

三、參考標準:

GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

四、主要技術參數：

d33測量范圍：

★ ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.

★×0.1擋： 1到200pC/N，2 至400pC/N。

★可以配套PZT-JH10/4/8/12型壓電極化裝置使用

★可以配套ZJ-D33-YP15壓電壓片機使用

可以配D31塊體,D31薄膜夾具，D15塊體，D15圓管夾具，高溫夾具

誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

±5%±1個數字，當d33在10到200pC/N；

×0.1擋：±2%±1個數字，(當d33在10到200pC/N)

±5%±1個數字，當d33在10到20pC/N。

分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。

尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。

重量：施力裝置：約4公斤；

電阻測試： 6?位測量分辨率

四種測量模式：高阻儀、電壓表、電流表、靜電計

獨立的電流和電壓測量

內置電壓源：±1000V，分辨率：700μV

電流量程：2pA-20mA,電流分辨率達0.1fA

最低電流量程內的內阻壓降<20μV

測量電阻高達1PΩ

壓力范圍：0-50N

控制方式：軟件數據，梯度壓力設計

凝膠夾具：直徑1CM
