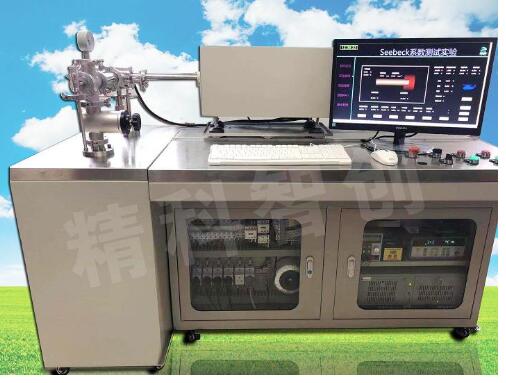

BKTEM-3A型熱電材料性能測試儀(動態法)

關鍵詞：塞貝克（seebeck），波爾貼（Peltier）效應，熱電系數

BKTEM-3型熱電材料性能測試儀熱電材料也稱溫差電材料（thermoelectric materials）是一種利用固體內部載流子運動，實現熱能和電能直接相互轉換的功能材料。熱電效應是電流引起的可逆熱效應和溫差引起的電效應的總稱，包括塞貝克（seebeck）效應、波爾貼（Peltier）效應和湯姆遜（Thomoson）效應。

BKTEM-3采用動態法和四線法分別測量樣品的Seebeck系數和電阻率。Namicro-3主要是用于測試塊體熱電材料，包括康銅、鎳、鎢等金屬，Te、Bi2Te3、ZrNiSn、ZnAgSb、NiMoSb、SnTe、FeNbSb、CuGaTe2、GeTe、Ag1-xCuS、Cu2ZnSnSe4等半導體及化合物，以及聚苯胺、PEDOT等高分子聚合物。

一、產品應用

1、 Seebeck效應

2、 Peltier效應

二、產品特點

1、 擁有自動化測試程序技術控制。

2、采用動態法測量Seebeck系數，避免了傳統靜態測量法在溫差測量方面的系統誤差，測量更準確。

3、熱電偶不直接和樣品接觸，避免出現微型熱電偶斷裂失效的問題 。

4、爐殼過溫報警，自動斷電保護。

5、友好的軟件界面，操作簡單，實時顯示采集數據、測試狀態和結果，采用智能化數據存儲及處理算法

三、主要技術參數：

溫度范圍:0~800°C（環境溫度）

溫控方式:自動控溫

升溫速率: 0-10K/min

真空度:   ≤50Pa

測試氣氛: 真空

測量范圍:seebeck系數：|S| ≥ 8μV/K；

電阻率：0.1μΩ?m ~ 106μΩ?m

分辨率:   seebeck系數：0.05μV/K；

電阻率：0.05μΩ?m

相對誤差: seebeck數 ≤±7%，電阻率 ≤±10%

測量模式  :自動

樣品尺寸: 長x寬：(2~4) x (2~4) (mm)；高度：10 ~ 18 (mm)

主機尺寸: 800 x 350 x 450 (mm)

重量:  65kg
