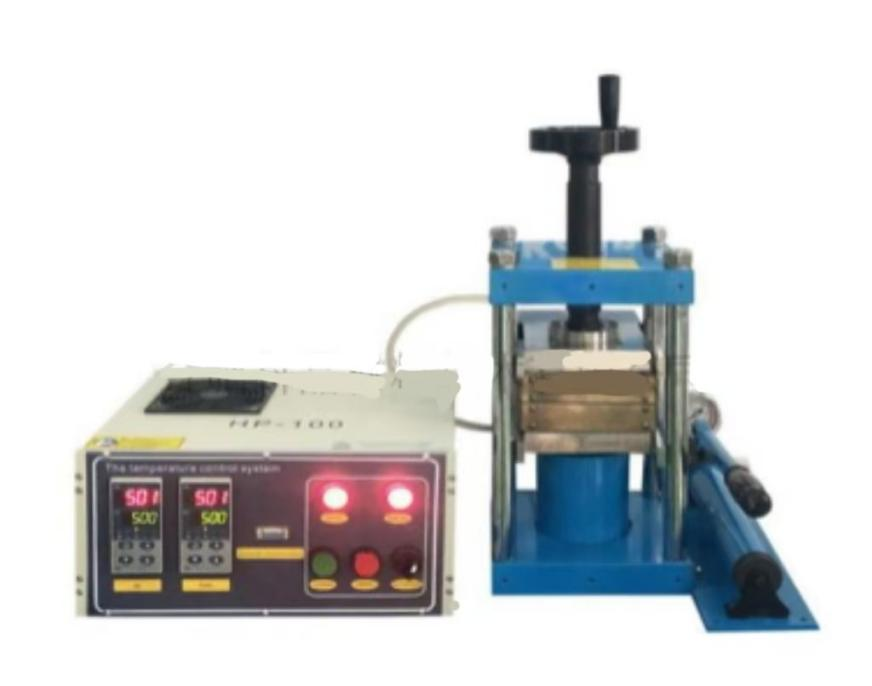

熱壓機構成

上下平板熱壓系統

壓力控制系統

水冷系統

上下平板熱壓系統

可放入樣品的最大尺寸:長*寬*高=135*135*55mm

上下平板熱壓系統

上下加熱平臺在冷態下的平面度為0.02mm(在100*100mm范圍內)

兩塊135mm*135mm加熱平臺，采用耐熱不銹鋼制成，最高可承受溫度為750℃(<30min)加熱管安裝在加熱平臺的內部，以達到快速加熱的效果兩個精密的溫控系統可設50段升降溫程序，控溫精度為土10℃，750度恒溫時的溫度波動土3℃，分別獨立控制兩個加熱平臺溫控系統采用PID方式進行溫度調節，并帶有過熱和斷偶保護。最高工作溫度為750℃(<30min)連續工作溫度為700℃

推薦升溫速率:≤5℃/min

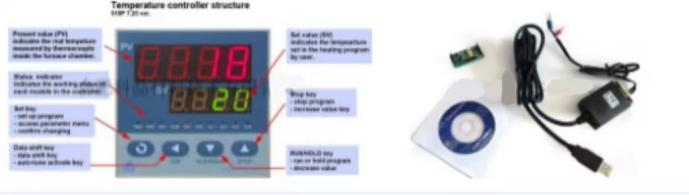

可選購軟件和PC接口安裝在控溫儀表上，可將溫度程序和溫度曲線導入到電腦中

壓力控制

系統

手動油壓機,

油缸直徑:中79mm

油缸行程:<55mm

最大工作壓力和壓強:24T同時樣品實際承受壓強值≤100Mpa手動加壓，標配機械壓力表顯示壓力，可選配數顯壓力表顯示壓力

壓力表顯示值、壓機實際輸出壓力和樣品實際承受壓強對照表如下

對照表中壓力表顯示值和壓機實際輸出壓力是實測數據，如果需要其它壓力值，可以參考本公司推算的公式:

壓機實際輸出壓力(T)=壓力表顯示值*系數 0.55

樣品承受壓強請根據不同樣品尺寸，根據壓強=壓力/面積公式進行計算得到

在不超過機器最大工作壓力24T的前提下，樣品實際承受壓強值必須≤100pa，否則容易損壞機器的上下壓板

水冷部分

兩個冷卻板分別設置在上下加熱板上，外部為中12mm水管連接件，該設計可實現對熱壓平板的快速冷卻

可選購本公司循環水冷機KJ-5300進行水循環冷卻

工作電流:0.6-8.4A

制冷量:8188Btu/h

水箱容量:10L

最大流量:15L/min

外形尺寸

溫控系統外形尺寸:360(長)X300(寬)x175(高)mm

壓力機外形尺寸:325(長)x480(寬)x585(高)mm

壓機絲桿升到最高尺寸:325(長)X480(寬)x645(高)mm

總機電源

AC 220V50 /60HZ

功率

3.7KW

重量

75KG

質保

一年保修，終身技術支持
